Caractéristiques de l’installation

Intervenant(s)

Otis

Installation

adaptation dans une cage d'escalier/un espace existant

Date de mise en service

1947

Statut juridique

Reconnaissance de la valeur historique le 14 avril 2021

Ascenseur principal ou de service

ascenseur principal

Énergie

électrique

Numéro de série

A0562

Nombre d'arrêts

4

Charge nominale (kg)

240

Nombre de personnes

3

Vitesse (m/s)

0.59

Type de gaine

gaine en partie ouverte

Parois de la gaine

ferronnerie
treillis

Portes palières
élément(s) ancien(s)

grille rétractile métallique

Emplacement du contrepoids

en gaine commune

Boutons d'appel

anciens

Plaques signalétiques

néant

La cabine

Forme de la cabine

quadrangulaire

Matériaux de la cabine

bois

Porte cabine

grille rétractile en bois et en métal

Boîte à boutons de commande

ancienne

Plaques signalétiques

anciennes

Anciennes marques de fabrique

non

Éclairage

plafonnier récent

Accessoires de la cabine

miroir

Machinerie

Emplacement de la machinerie

en comble

Treuil

moteur ancien
poulie d'adhérence

Tableau de commande

ancien

Sélection d'étages

ancienne

Métadonnées

Date de rédaction de la fiche

Vendredi 29 janvier 2021

Auteur de la fiche

Céline Chéron

id

Urban : 67
voir plus

Description

Le numéro 22 de l’avenue des Gaulois est une maison de maître de 1900-1910 dont la façade a été rénovée en style Art DécoStyle Art Déco (entre-deux-guerres). Tendance à la géométrisation des formes et des ornements architecturaux, doublée de jeux de matériaux, de textures et de couleurs. en 1929.

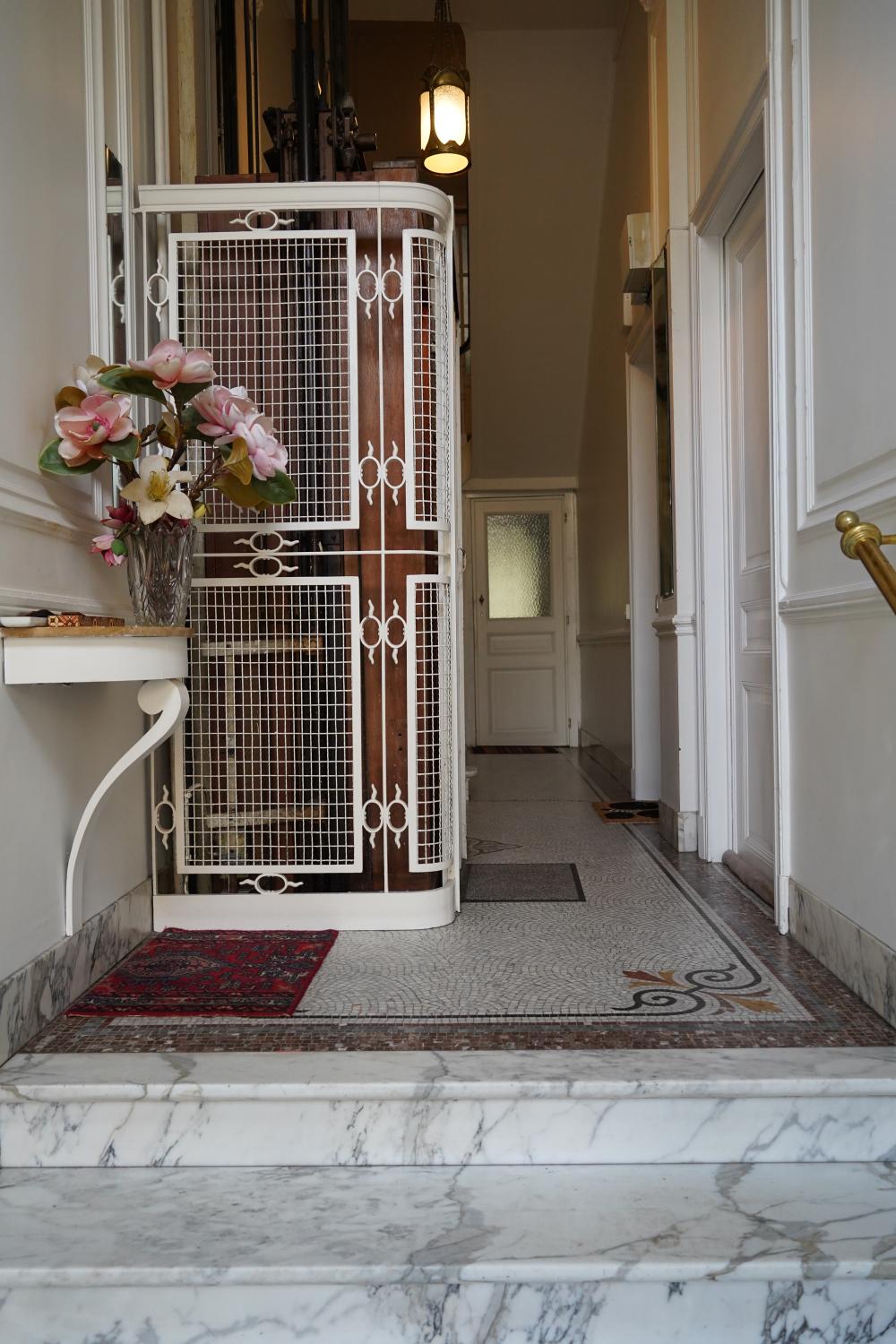

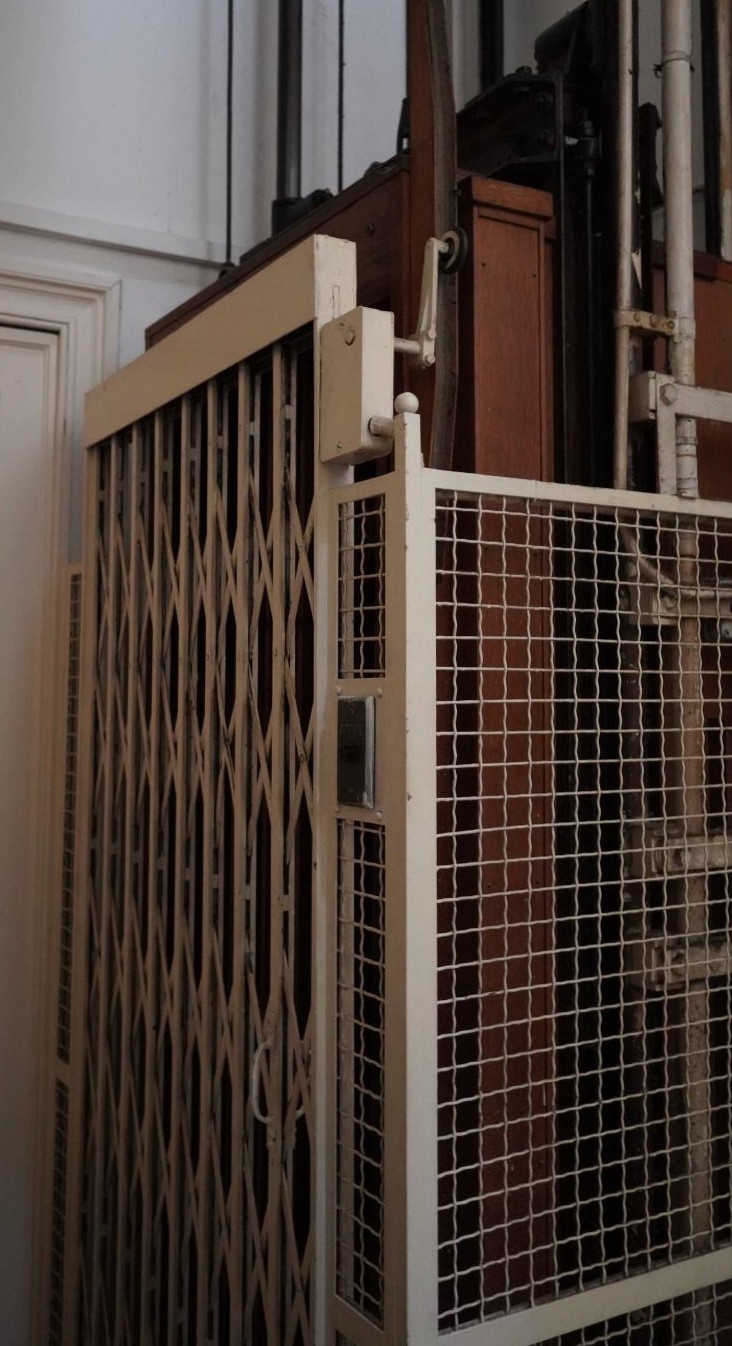

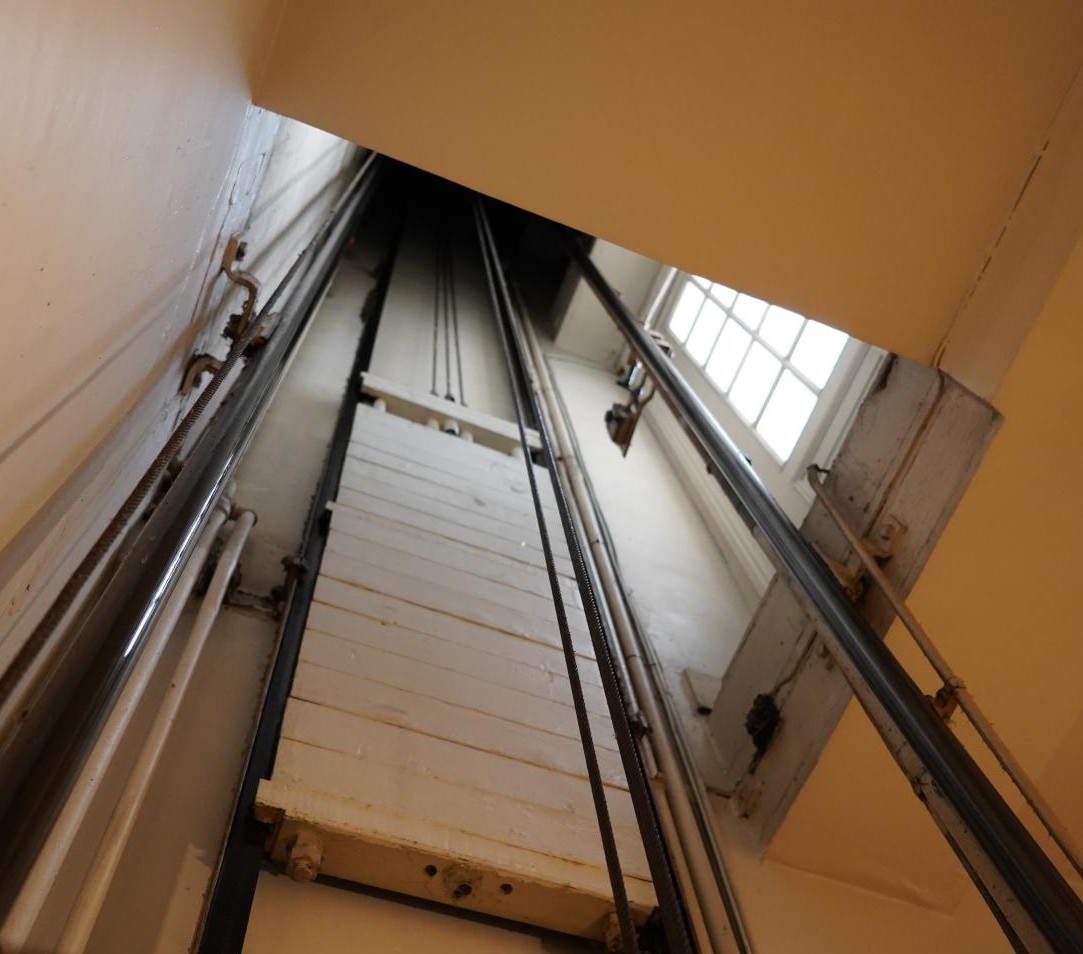

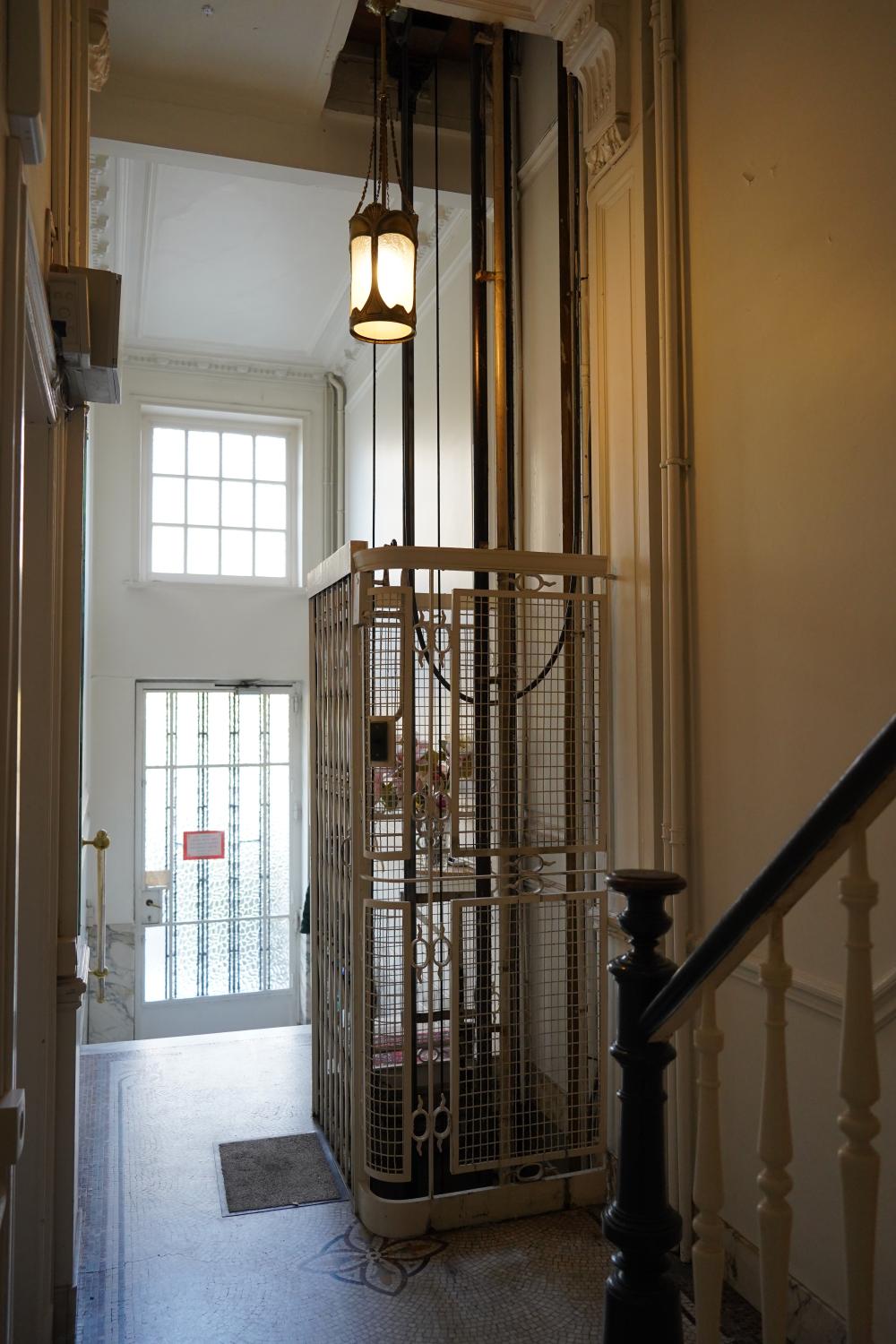

L’ascenseur de marque Otis a été installé en 1944 afin de permettre au propriétaire qui se déplaçait en chaise roulante d’accéder aux étages. Il est intégré dans le hall d’entrée de la maison, adossé au mur mitoyen. Pour l’accueillir, une nouvelle trémie a été créée du rez-de-chaussée jusqu'au troisième étage en passant à travers les planchers. Au rez-de-chaussée et au palier des étages, la cabine et la trémie sont protégées par un garde-corpsOuvrage de clôture qui ferme un balcon, une terrasse, une porte-fenêtre, une gaine d'ascenseur... en métal composé d’un double panneautage superposé enserrant un treillis à mailles carrées. Les portes palières sont à grilles rétractiles métalliques. L’ancien système de déverrouillage des grilles palières - la camePièce allongée aux extrémités biseautées fixée sur la cabine qui actionne à chaque étage au passage de celle-ci le levier de déverrouillage de la porte palière. D’autres cames déclenchent si nécessaire les interrupteurs de fin de course.   - est ici bien visible. Il s’agit de la pièce en bois fixée sur le haut de la cabine (elle est souvent placée plus bas). Elle appuie à chaque étage sur le levier de déverrouillage de la porte palièreSituée à chaque palier, porte donnant accès à la cabine. .

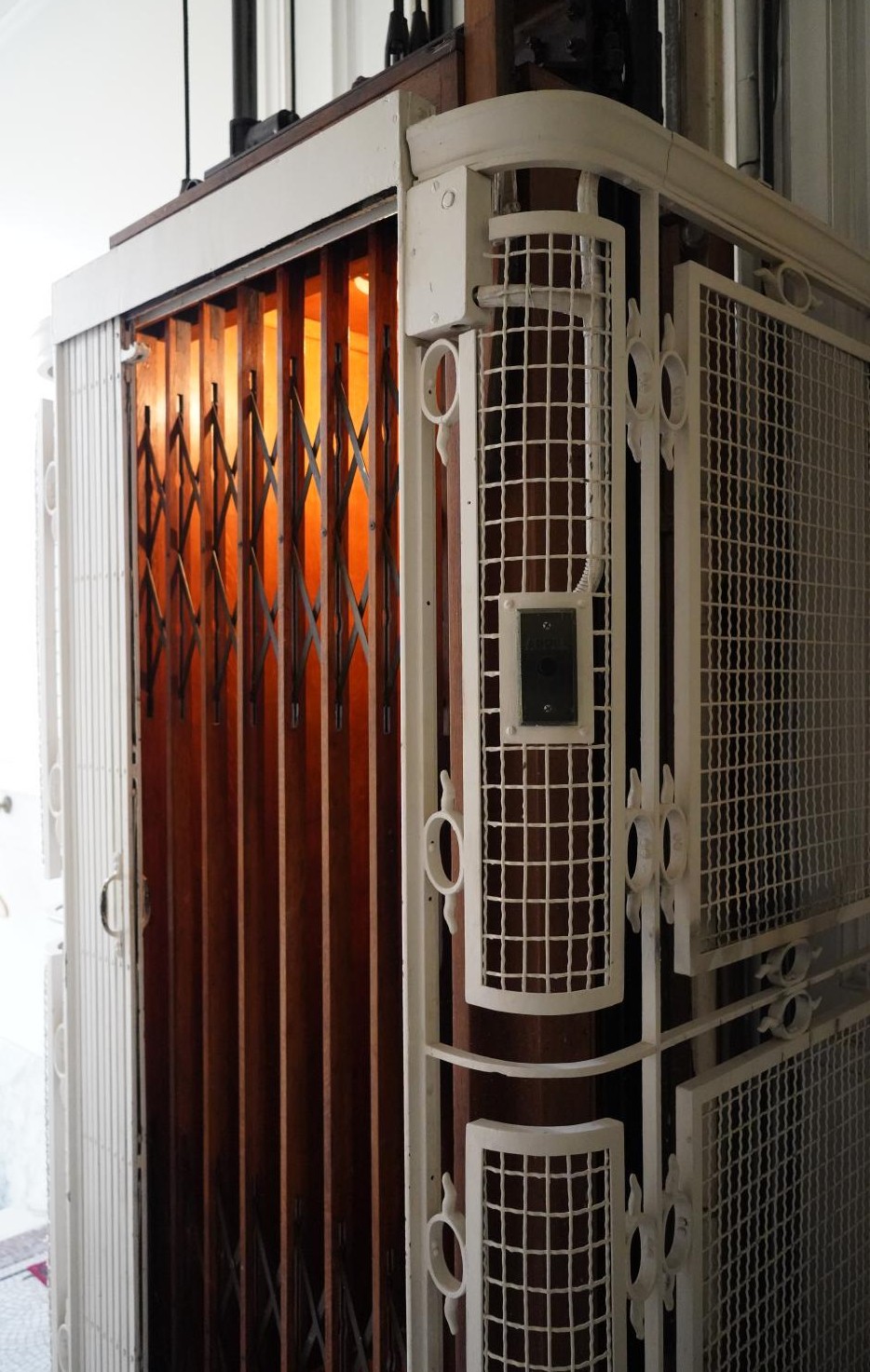

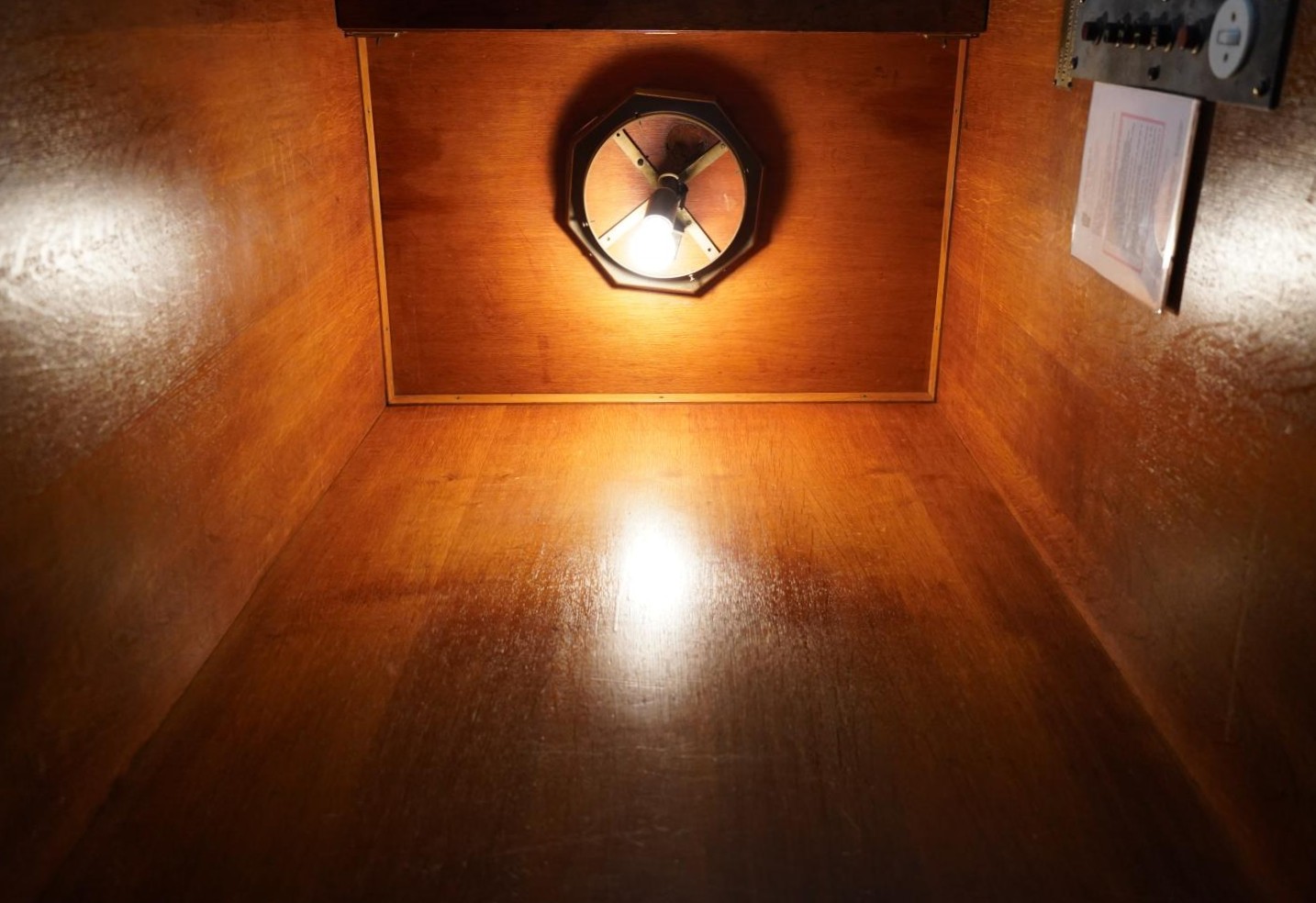

La cabine a conservé ses équipements d’origine et est fermée par une grille rétractile en bois.

La machinerieSitué dans un espace en partie basse ou en partie haute de l’installation, ensemble comprenant le système d’entraînement et les équipements de commande de l’ascenseur. est ancienne, très probablement d’origine.

Cet ascenseur intégré soigneusement dans le bâtiment d’origine possède un intérêt historique et technique. Il est un témoin authentique, intéressant et représentatif d’une installation fonctionnelle adaptée à une maison unifamiliale existante.
