Caractéristiques de l’installation

Intervenant(s)

Atlas

Installation

installation d'origine

Date de mise en service

1935

Statut juridique

Reconnaissance de la valeur historique le 13 septembre 2022

Ascenseur principal ou de service

ascenseur principal

Énergie

électrique

Numéro de série

CTS201309092

Nombre d'arrêts

7

Charge nominale (kg)

200

Nombre de personnes

3

Vitesse (m/s)

0,63

Type de gaine

gaine en partie ouverte

Parois de la gaine

ferronnerie
treillis

Portes palières
élément(s) ancien(s)

ferronnerie
treillis
porte battante
tôle métallique

Guides

métalliques ronds

Emplacement du contrepoids

en gaine commune

Boutons d'appel

récents

Plaques signalétiques

néant

Anciennes marques de fabrique

non

La cabine

Forme de la cabine

quadrangulaire

Matériaux de la cabine

bois verre

Porte cabine

grille rétractile en métal

Boîte à boutons de commande

récente

Anciennes marques de fabrique

non

Éclairage

plafonnier récent

Accessoires de la cabine

miroir

Machinerie

Emplacement de la machinerie

en toiture

Treuil

moteur récent
poulie d'adhérence
moteur gearless

Tableau de commande

récent

Sélection d'étages

récente

Limiteur de vitesse

limiteur de vitesse récent

Métadonnées

Date de rédaction de la fiche

Jeudi 08 septembre 2022

Auteur de la fiche

Lauréline Tissot

id

Urban : 844
voir plus

Description

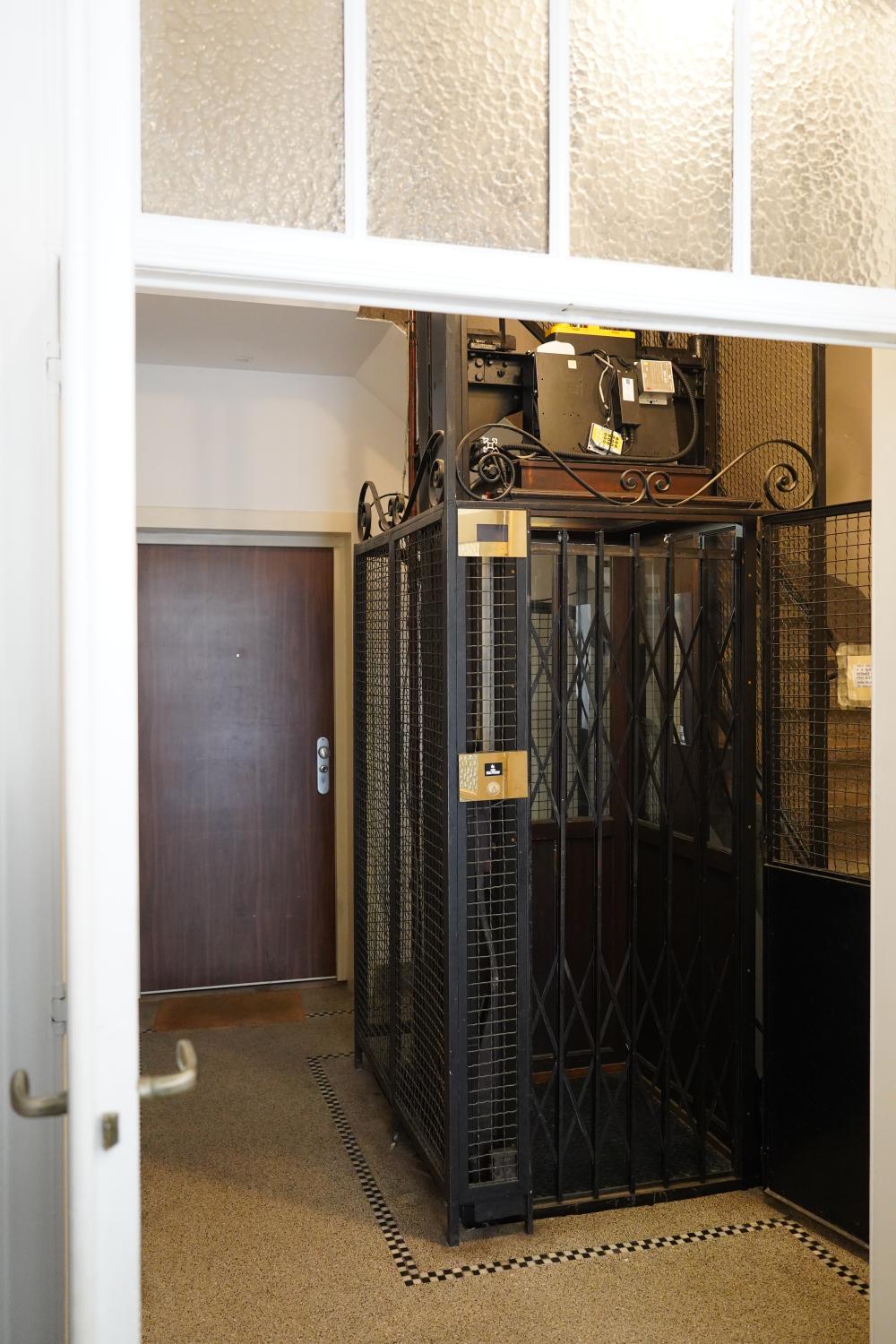

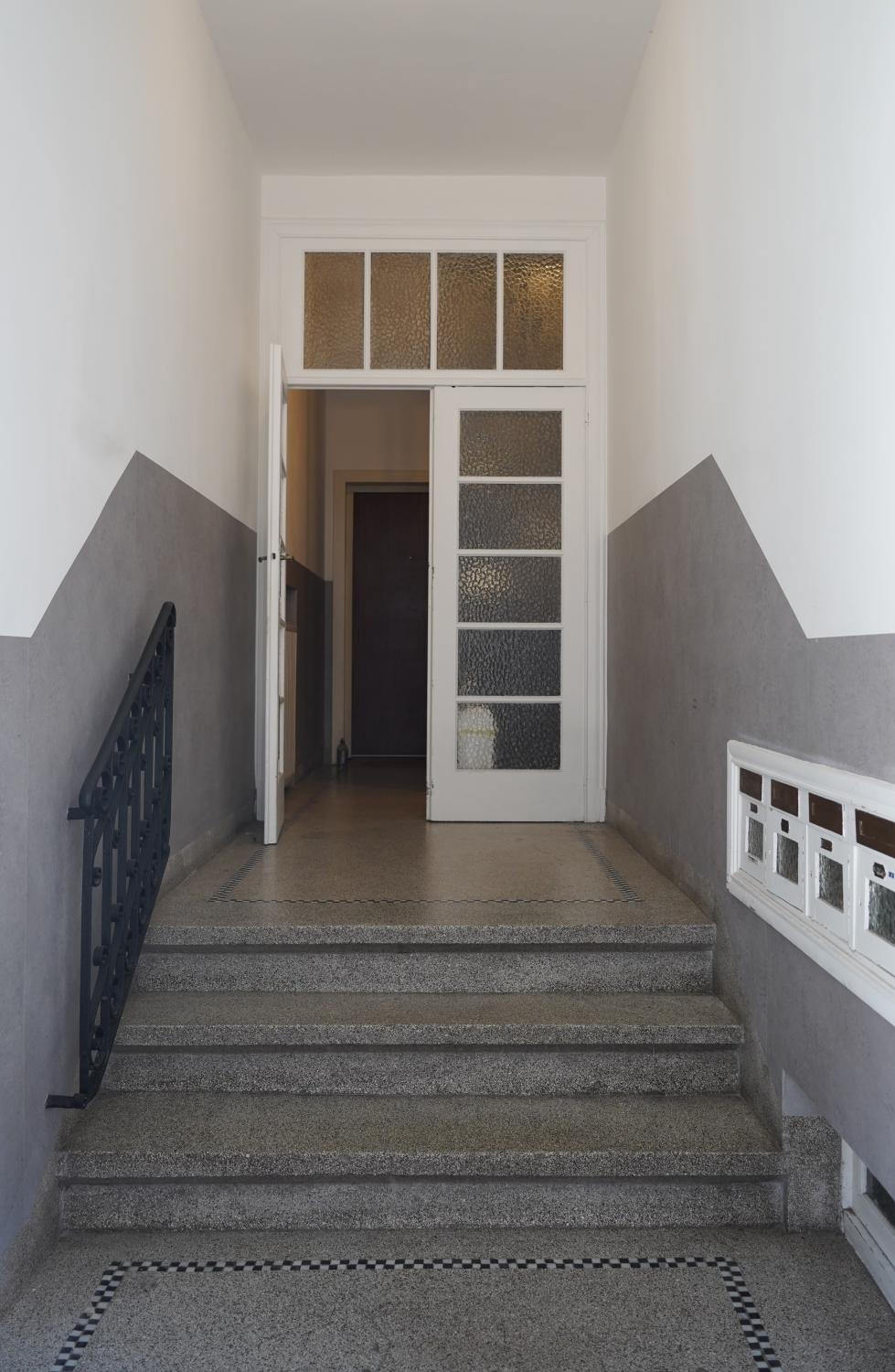

Immeuble à appartements de six niveaux de style Art DécoStyle Art Déco (entre-deux-guerres). Tendance à la géométrisation des formes et des ornements architecturaux, doublée de jeux de matériaux, de textures et de couleurs. construit en 1930. L'entrée, dans la travée gauche, ouvre sur un vestibule qui mène, via quelques marches, au hall où se trouvent, décalés sur la droite, l’escalier en granitoMatériau composé de mortier et de pierres colorées concassées présentant, après polissage, l’aspect d’un granit. et, en son centre, l’ascenseur de marque Atlas.

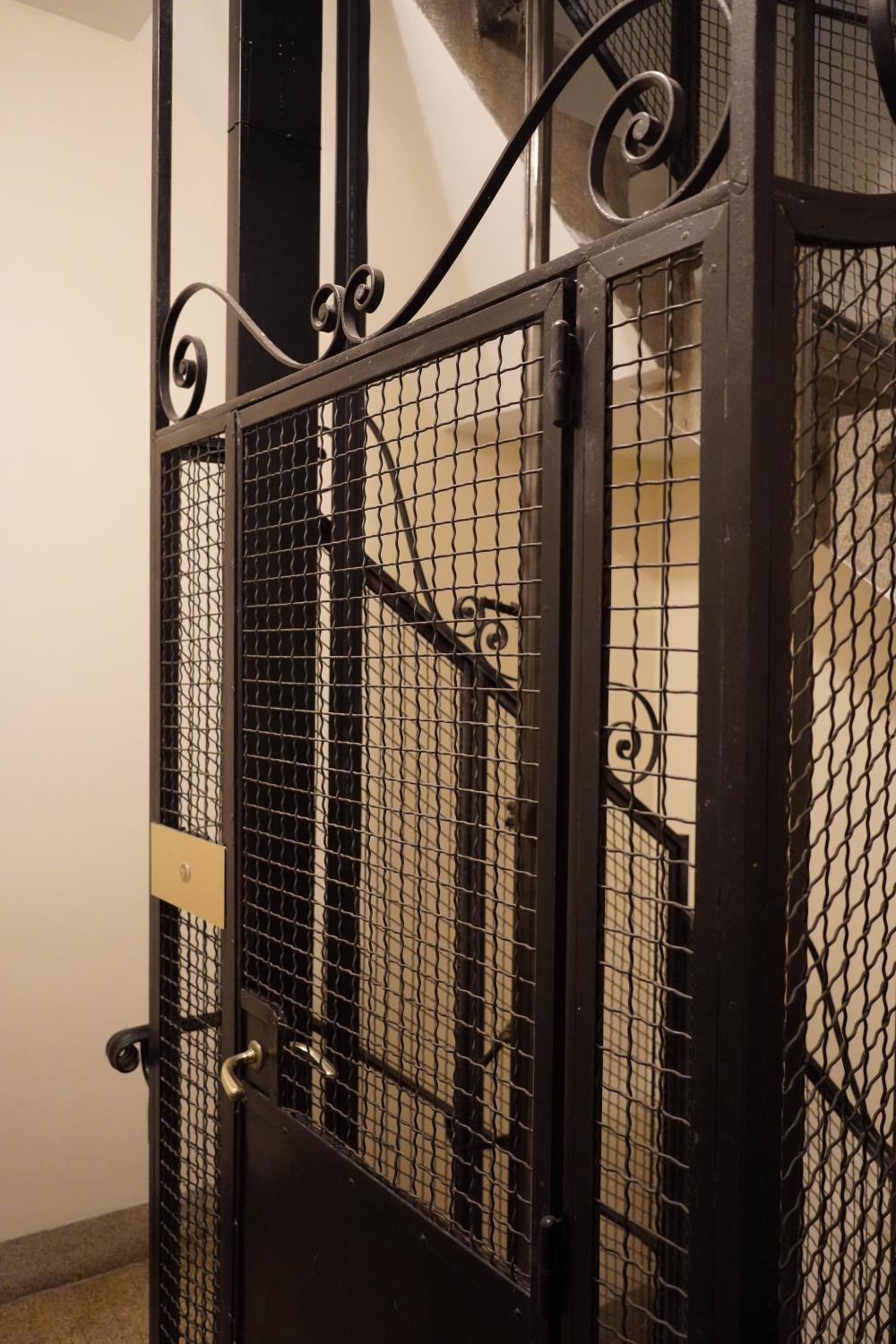

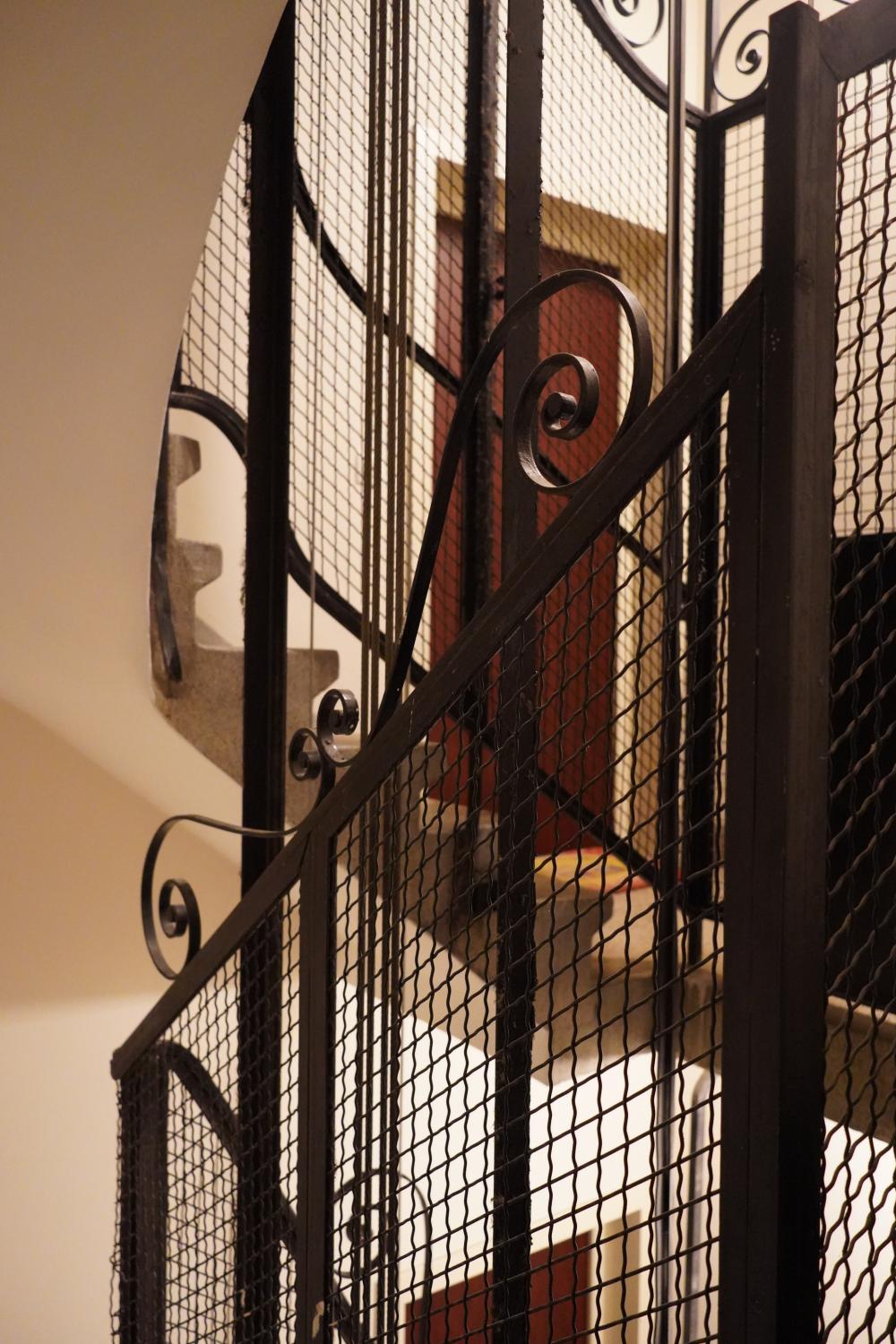

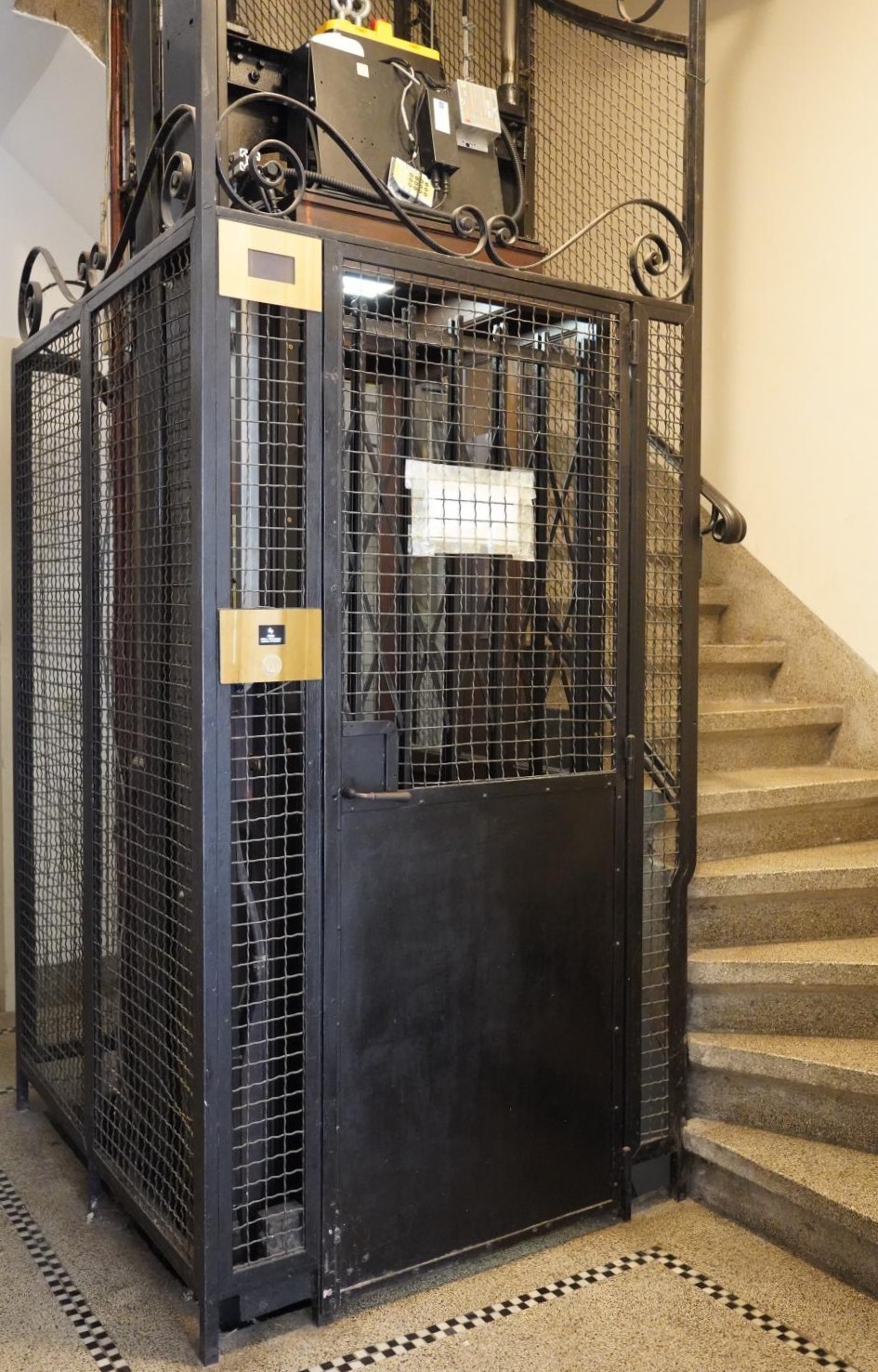

Prévu à l’origine, l’ascenseur circule en gaineEspace dans lequel se déplacent la cabine et/ou le contrepoids, délimité par les parois, le plafond et le fond de la cuvette. La gaine peut être fermée ou partiellement ouverte.  en partie ouverte. La protection de celle-ci est assurée par un garde-corpsOuvrage de clôture qui ferme un balcon, une terrasse, une porte-fenêtre, une gaine d'ascenseur... constitué de cadres en ferronnerie enserrant un treillis métallique à mailles losangées ou carrées. Le garde-corpsOuvrage de clôture qui ferme un balcon, une terrasse, une porte-fenêtre, une gaine d'ascenseur... et les portes palières ,d'une facture simple, sont surmontés de larges volutesOrnement enroulé en spirale que l’on trouve notamment sur les chapiteaux ioniques, les consoles, les ailerons, etc. en ferronnerieÉléments en fer d’une construction, qu’ils soient en fer forgé, en fonte ou dans un autre matériau ferreux.. Toutes identiques, les portes palières sont composées d'une tôle métallique dans leur partie basse et d’un treillis à mailles carrées dans leur partie supérieure, dans la continuité du garde-corpsOuvrage de clôture qui ferme un balcon, une terrasse, une porte-fenêtre, une gaine d'ascenseur....

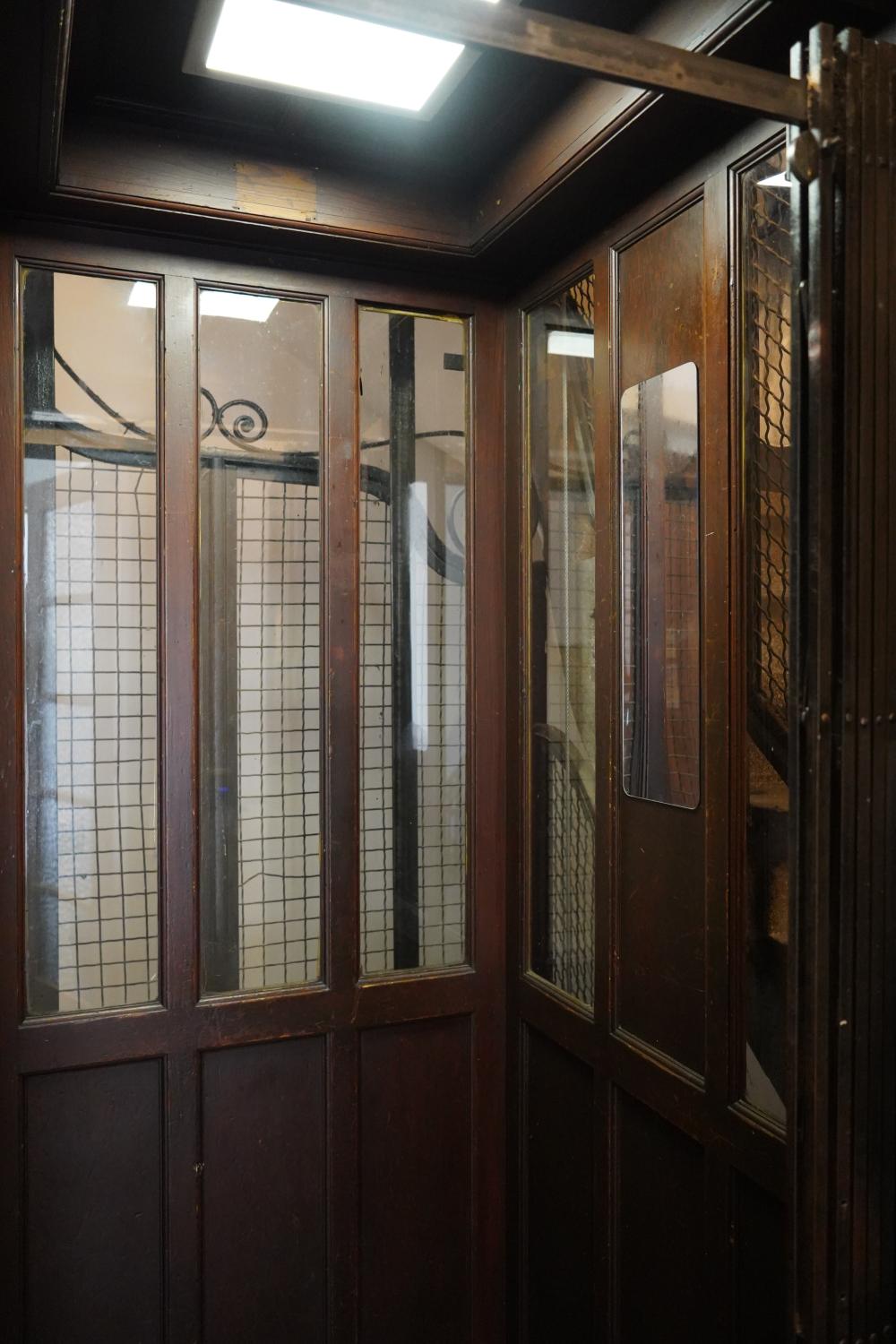

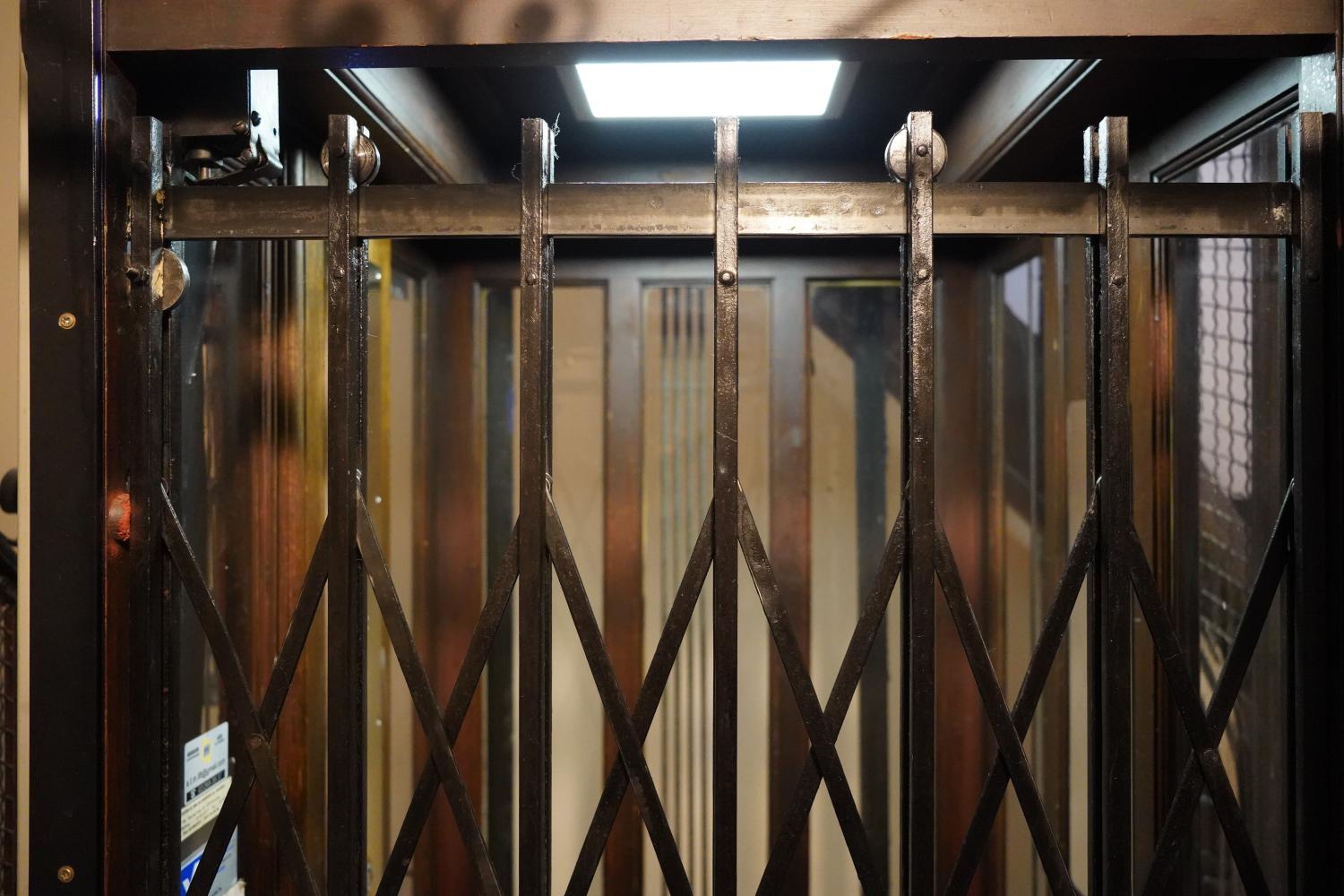

Surmontée d’un toit surhaussé, la cabine en bois panneauté est pourvue de sept vitres oblongues qui offrent aux passagers une vue panoramique. Elle a conservé sa grille rétractileSystème de fermeture, constitué de montants réunis par des croisillons mobiles, qui se replie et se déplie sur lui-même entre un rail supérieur et un rail inférieur. métallique mais ses autres accessoires anciens, tels que son boîtier de boutons de commandeSérie de boutons placés en cabine qui permettent de sélectionner automatiquement l’étage souhaité. Un bouton d’arrêt, un bouton d’alarme et un interrupteur pour l’éclairage complètent souvent ce dispositif., ses plaques signalétiques et sa marque de fabriqueGraphisme destiné à identifier une firme. Il peut prendre la forme d’une plaquette, d’un lettrage en relief..., ont aujourd’hui disparu.

L'ancien treuilAccouplé au moteur, dispositif mécanique qui entraîne les câbles de la cabine et du contrepoids sur un tambour ou une poulie d’adhérence.   à poulieRoue dont la jante porte un ou plusieurs câbles afin de permettre la transmission d’un mouvement. Fixée sur l’axe du treuil, la poulie de traction (ou poulie d’adhérence) communique la force du moteur aux câbles de traction de la cabine et du contrepoids. La poulie de déflexion permet de déporter les câbles dans l’axe de la gaine de l’ascenseur et/ou du contrepoids. Les poulies de renvoi situées au-dessus de la gaine supportent les câbles de traction quand la machinerie est placée en bas. d'adhérence, typique de la marque Atlas, et le moteurMoteur actionnant le treuil de l’ascenseur. ont été remplacés par une machine Gearless.

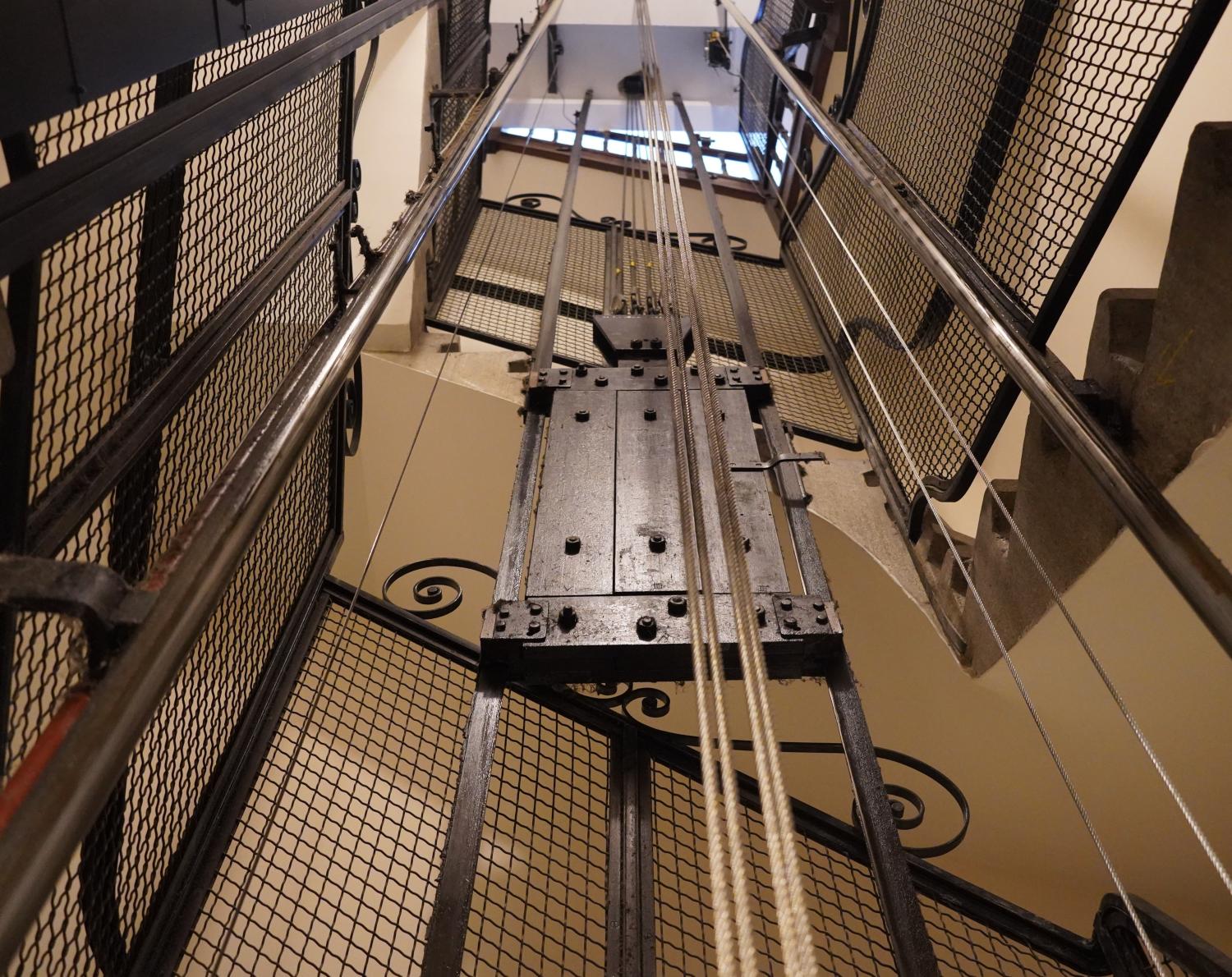

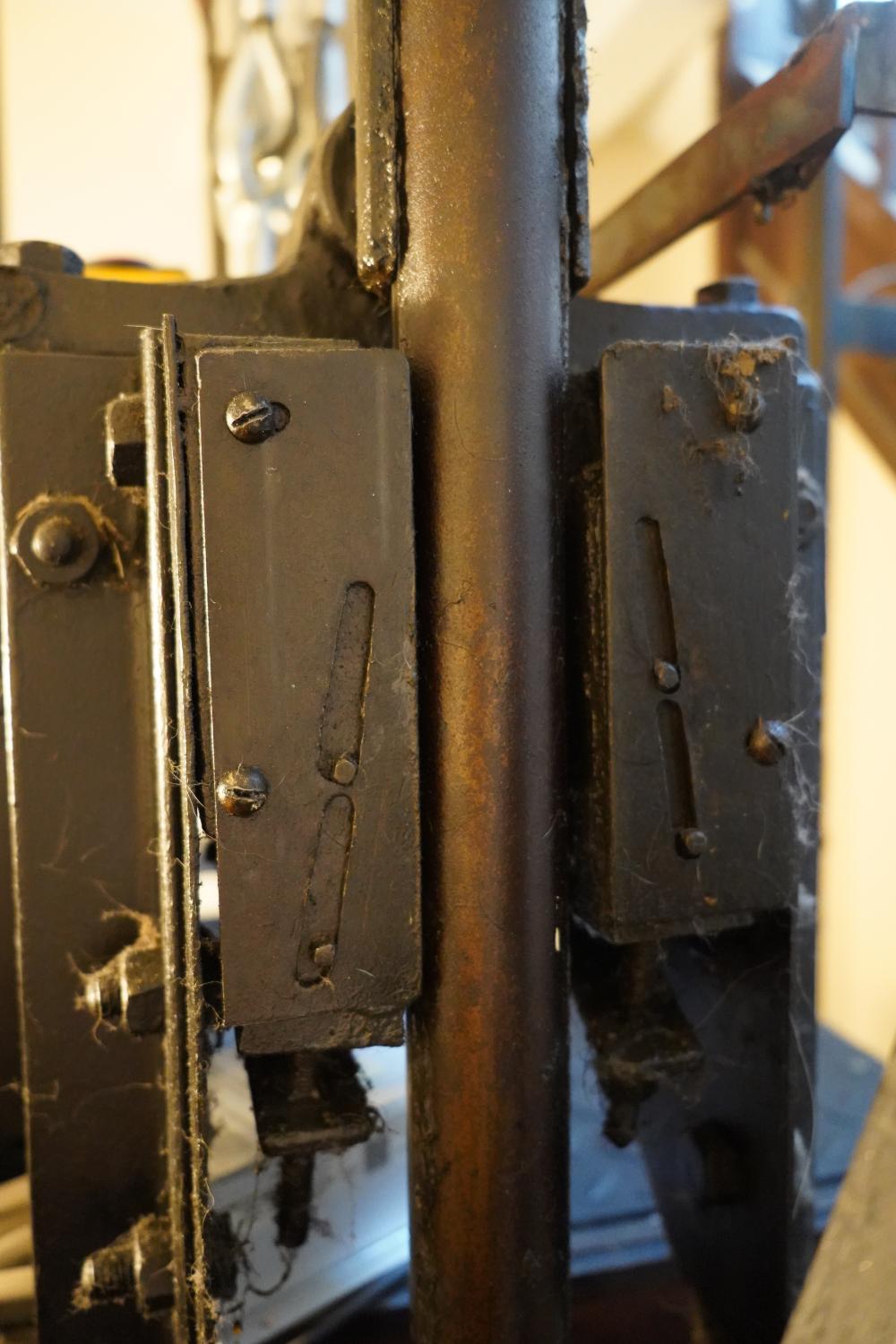

Cet ascenseur encore en partie authentique présente un intérêt historique. Il est un témoin rare de la production, quasi artisanale, de la firme bruxelloise Atlas, aujourd'hui disparue. Il est comparable à d’autres installations de la même marque par ses caractéristiques techniques telles l’étrier de la cabine et le contrepoidsRelié à la cabine par les câbles de traction et circulant le long de guides verticaux, il est généralement constitué d’éléments en fonte (gueuses). Son poids équivaut à celui de la cabine à demi-charge. Il contrebalance ainsi le poids de la cabine ce qui diminue l’énergie nécessaire à son déplacement..
